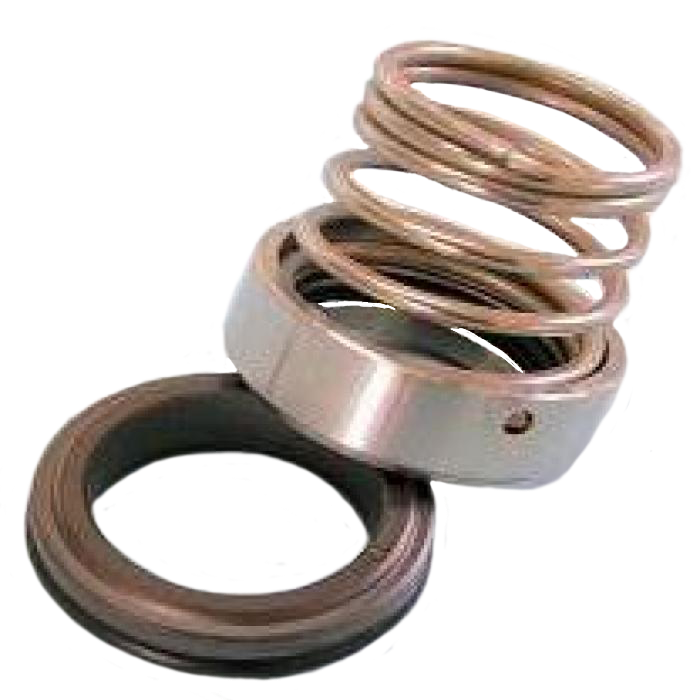

LONG SPRING SEAL Steel-Graphite

SEAL: AISI 431 steel body. AISI 316 steel spring. Nitrile rubber seals.
COUNTERFACE: Synthetic carbon, nitrile rubber seals.

Mechanical seal with dependent direction of rotation (standard with right spring), particularly used in pumps for water and medium-corrosive liquids.
LIMITS OF USE:
p=6 atm - t= -20°C : +90°C - v= 10 m/s.

COMPLETE COUNTERFACE SEAL
d shaft diameter	D	The length of work	AND	L1
10	18	15	18,1	5,5
11	20	18	20,6	5,5
12	20	18	20,6	5,5
13	22	22	23,1	6
14	22	22	23,1	6
15	24	22	26,9	7
16	26	23	26,9	7
17	26	23	26,9	7
18	29	24	30,9	8
19	30	25	30,9	8
20	31	25	30,9	8
21	32	25	35,4	8
22	32	25	35,4	8
23	35	27	35,4	8
24	35	27	38,2	8
25	36	27	38,2	8
26	37	27	38,2	8,5
27	38	27	43,3	8,5
28	42	29	43,3	8,5
29	42	30	43,3	9
30	44	30	43,3	9
32	44	30	53,5	9
33	47	39	53,5	9
34	48	39	53,5	11,5
35	49	39	53,5	11,5
36	50	39	53,5	11,5
37	52	39	53,5	11,5
38	54	39	60,5	11,5
39	55	39	60,5	11,5
40	56	39	60,5	11,5
42	59	39	60,5	11,5
43	59	39	60,5	11,5
44	60	41	60,5	11,5
45	61	41	60,5	11,5
48	64	41	60,5	11,5
49	65	41	60,5	11,5
50	66	45	72,5	11,5
55	71	47	72,5	11,5
60	80	49	79,3	11,5
65	85	51	84,5	11,5
70	90	51	89,5	11,5
75	98	57	94,5	11,5
80	104	59	99,5	11,5
90	104	62	111,5	13,5
