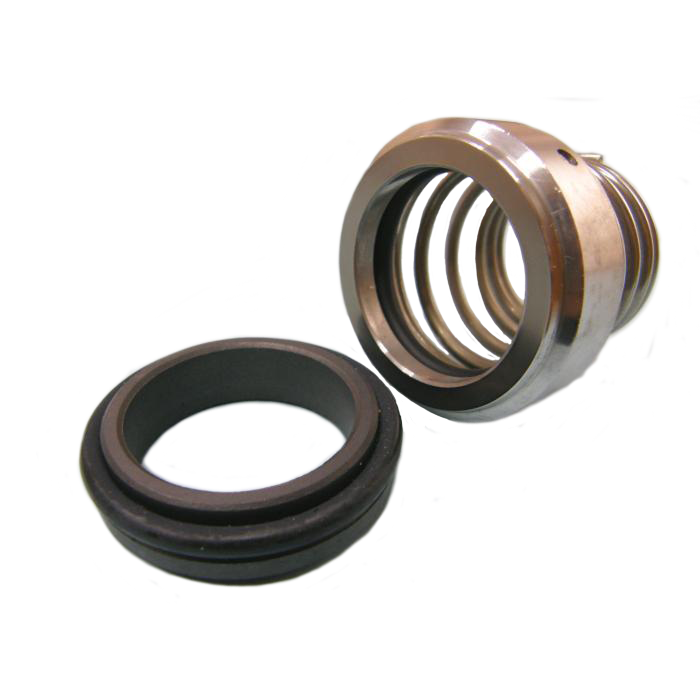

TENUTA MOLLA LUNGA Unificata

TENUTA: Acciaio AISI 431. Molla in acciaio AISI 316. Guarnizioni in gomma nitrile
CONTROFACCIA: Carbone sintetico. Guarnizioni in gomma nitrile.

Tenuta meccanica a senso di rotazione dipendente (di serie con molla destra), costruttivamente simile alla “SERIE AT”, ma con dimensioni secondo la normativa tedesca di unificazione, tabella DIN 24960 adottata nei modelli di pompe delle più importanti case costruttrici europee.

LIMITI IMPIEGO:
p=6 atm - t= -20°C +90°C - v= 10 m/s.

TENUTA COMPLETA DI CONTROFACCIA
d Diam.Albero	D	L Lung.lavoro	E	L₁
10	18	15	21	7
12	20	18	23	7
14	22	22	25	7
16	26	23	27	7
18	29	24	33	10
20	31	25	35	10
22	32	25	37	10
24	35	27	39	10
25	36	27	40	10
28	42	29	43	10
30	44	30	45	10
32	44	30	48	10
33	47	39	48	10
35	49	39	50	10
38	54	42	56	13
40	56	42	58	13
43	59	47	61	13
45	61	47	63	13
48	64	47	66	13
50	66	46	70	14
53	69	56	73	14
55	71	56	75	14
58	78	56	78	14
60	80	56	80	14
63	83	56	83	14
65	85	66	85	14
68	88	64	90	16
70	90	64	92	16
75	98	64	97	16
80	104	72	105	18
95	119	72	120	18
100	124	72	125	18
