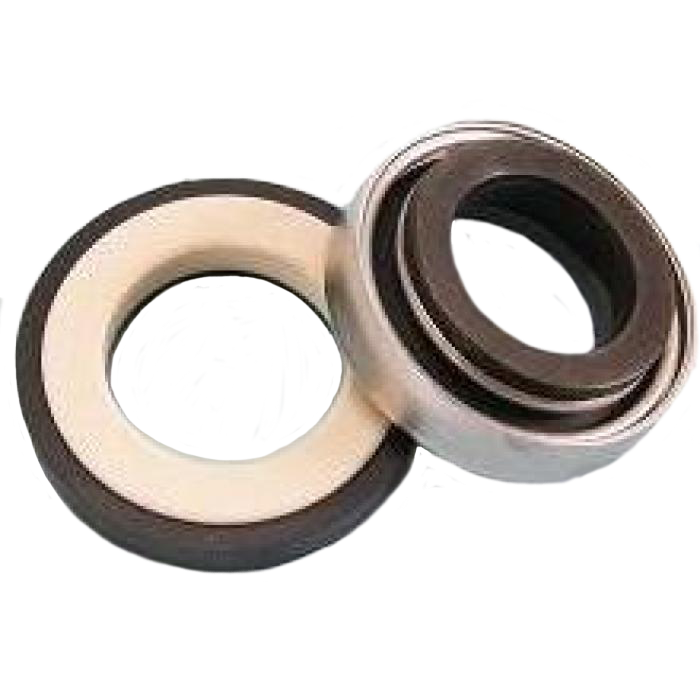

TENUTA MOLLA CORTA Viton® Completa
Tenuta molla corta VITON® completa
Descrizione
TENUTA: Acciaio AISI 316 e carbone sintetico- guarnizioni in VITON® .
CONTROFACCIA: Ceramica-guarnizioni in VITON®.
Tenuta meccanica a soffietto per liquidi medio corrosivi a senso di rotazione indipendente
LIMITI D’IMPIEGO :
p=6 atm - t= -20°C : +140°C (acqua calda max 120°C) - v= 10 m/s.
| TENUTA COMPLETA DI CONTROFACCIA | ||||
| d Diam.Albero | D | L Lung.lavoro | E | L1 |
| 10 | 24 | 11 | 26 | 8 |
| 11 | 24 | 11 | 26 | 8 |
| 12 | 24 | 11 | 26 | 5.5 |
| 12 | 24 | 13 | 26 | 8 |
| 13 | 24 | 13 | 26 | 8 |
| 14 | 28 | 13 | 29.5 | 8 |
| 14 | 32 | 13 | 38 | 8 |
| 15 | 32 | 13 | 38 | 8 |
| 16 | 32 | 13 | 38 | 8 |
| 16 | 39 | 13 | 42 | 8 |
| 17 | 39 | 13 | 42 | 8 |
| 18 | 39 | 13 | 42 | 10 |
| 19 | 39 | 13 | 42 | 10 |
| 20 | 39 | 13 | 42 | 10 |
| 20 | 42 | 13 | 45 | 10 |
| 22 | 42 | 13 | 45 | 10 |
| 23 | 47 | 14 | 50 | 10 |
| 24 | 47 | 14 | 50 | 10 |
| 25 | 47 | 14 | 50 | 10 |
| 28 | 54 | 16 | 57 | 10 |
| 30 | 54 | 16 | 57 | 10 |
| 32 | 54 | 16 | 57 | 10 |
| 35 | 60 | 17 | 63 | 10 |
| 40 | 65 | 18 | 68 | 12 |
