TENUTA: WIDIA. Guarnizioni in gomma nitrile.
CONTROFACCIA: Guarnizioni in gomma nitrile

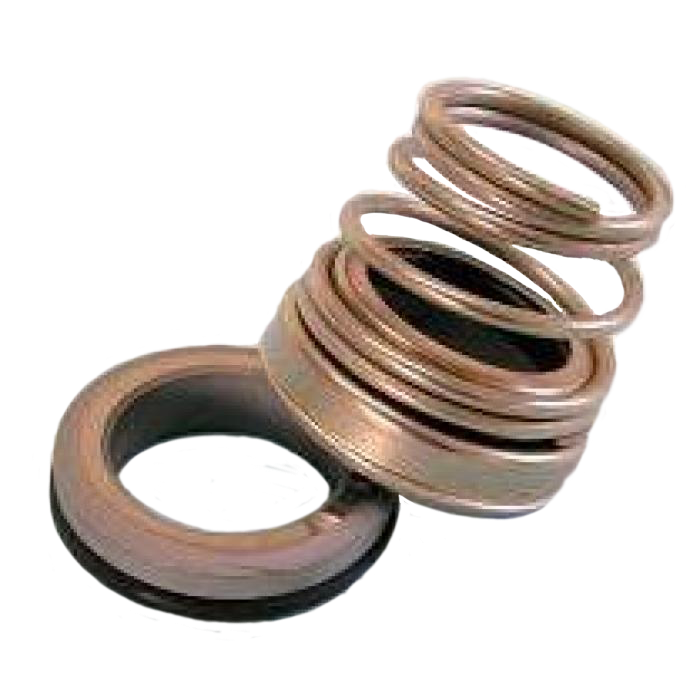

Tenuta meccanica a senso di rotazione dipendente (di serie con molla destra), adattabile su qualsiasi tipo d’elettropompa con prestazione speciale e per liquidi abrasivi. Si sconsiglia l’utilizzazione in bagno d’olio.
LIMITI IMPIEGO:
p=10 atm - t= -20°C : +90°C - v= 20 m/s.
| TENUTA COMPLETA DI CONTROFACCIA | ||||
| d Diam.albero | D | L Lunghezza lavoro | E | L1 |
| 10 | 19,5 | 15 | 18,1 | 5,5 |
| 12 | 22,5 | 18 | 20,6 | 5,5 |
| 13 | 24,5 | 22 | 23,1 | 6 |
| 14 | 24,5 | 22 | 23,1 | 6 |
| 15 | 29 | 22 | 26,9 | 7 |
| 16 | 29 | 23 | 26,9 | 7 |
| 17 | 29 | 23 | 26,9 | 7 |
| 18 | 32,5 | 24 | 30,9 | 8 |
| 19 | 32,5 | 25 | 30,9 | 8 |
| 20 | 32,5 | 25 | 30,9 | 8 |
| 22 | 37,5 | 25 | 35,4 | 8 |
| 24 | 37,5 | 27 | 35,4 | 8 |
| 25 | 40 | 27 | 38,2 | 8,5 |
| 28 | 46 | 29 | 43,3 | 9 |
| 30 | 46 | 30 | 43,3 | 9 |
| 32 | 46 | 30 | 43,3 | 9 |
