MODELLO MF1
Portata: kg 96
Altezza: mm 500
Larghezza: mm 130
Diam. Esterno: mm420
Diam.Utile max: mm 320
Diam.Utile min: mm 80
Peso: Kg 10
La morsa radiale è disponibile con portata da 96 Kg, è adatta a sostenere qualsiasi tipo di apparecchiatura di forma cilindrica o di forma tale da consentirne il serraggio.
L'impiego della morsa radiale è particolarmente utile nelle lavorazioni di statori di motori elettrici.
Per eseguire avvolgimenti di statore, l'operatore, restando fermo al suo posto di lavoro, potrà orientare liberamente e senza difficoltà lo statore stesso in varie direzioni, onde poter accedere con facilità alle cave interessate all'avvolgimento.
Con l'utilizzo della morsa radiale è quindi possibile ottenere un notevole risparmio di tempo, derivante, in primo luogo, dalla facilità, rapidità e leggerezza delle operazioni di orientamento del pezzo ed in secondo luogo l'eliminazione di continui spostamenti attorno allo statore.

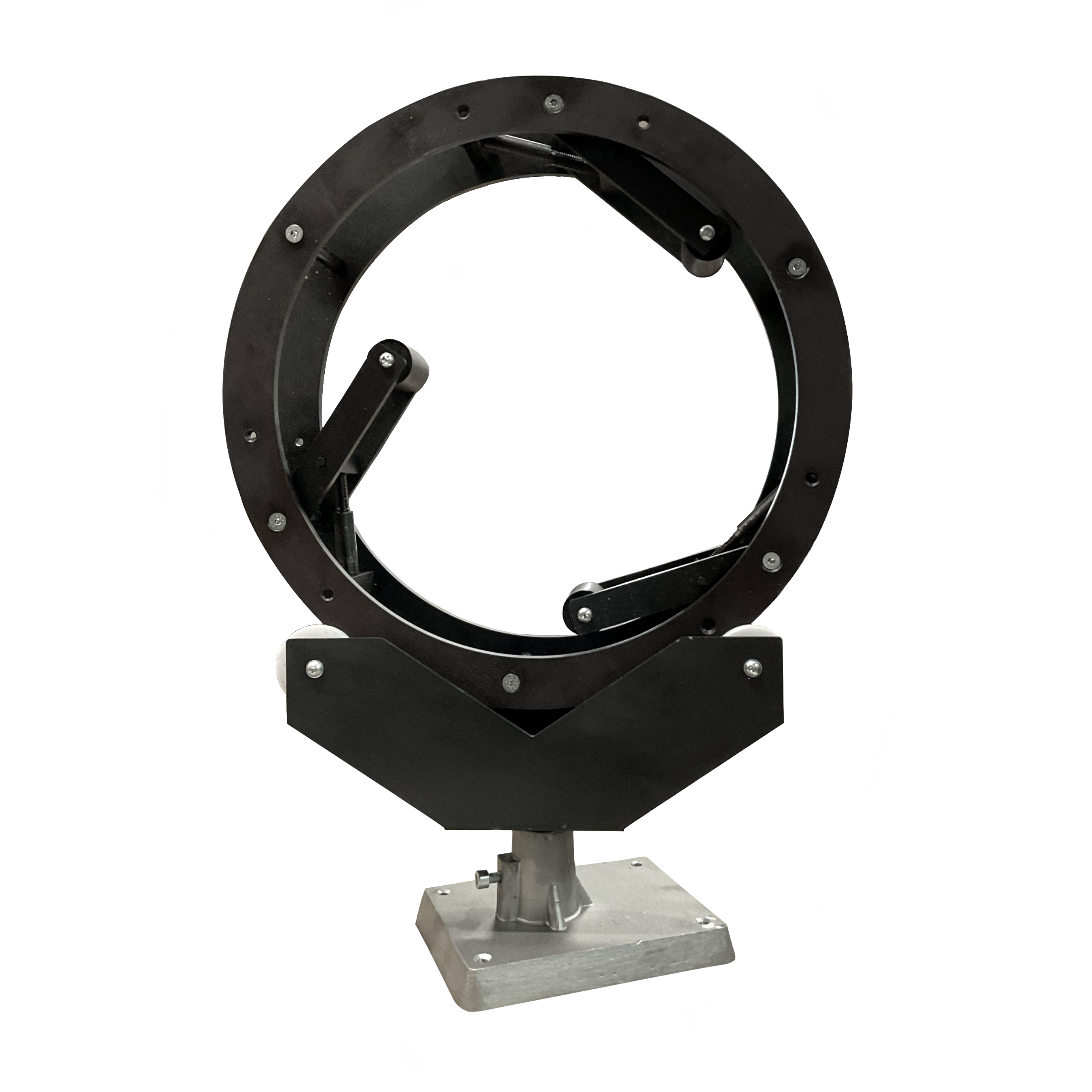

La morsa radiale è costituita da due anelli uniti da tre morsetti uguali, disposti fra loro di 120°.
I morsetti, imperniati sugli anelli, possono essere avvicinati od allontanati dall'asse della morsa agendo, con l'apposita chiave, su di una barra filettata, avvitandola o svitandola.
Gli oggetti da sostenere vengono stretti da tre morsetti, le cui estremità prensili sono ricoperte di gomma dura al fine di impedirne lo slittamento anche su superfici irregolari.
I due anelli, a loro volta, sono supportati da quattro pulegge a gola che li sostengono.
Questo sistema permette il rotolamento della morsa attorno ad un asse orizzontale.
La morsa radiale è fornita con l'apposito supporto che ne permette l'installazione su qualsiasi tavolo da lavoro.
